La válvula de guillotina bidireccional serie QW está diseñada para el control y aislamiento de flujo en sistemas industriales que manejan fluidos con sólidos en suspensión, pulpas o materiales viscosos. Su diseño de cuchilla deslizante (knife gate) permite cortar y bloquear el flujo de manera eficiente, incluso en aplicaciones donde existen partículas o sedimentos.
Esta válvula incorpora un sistema de sellado automático bidireccional, utilizando asientos elastoméricos que presionan la compuerta para garantizar un cierre confiable en ambos sentidos del flujo. Su diseño facilita el mantenimiento, permitiendo reemplazar los sellos sin necesidad de retirar completamente la válvula de la línea.

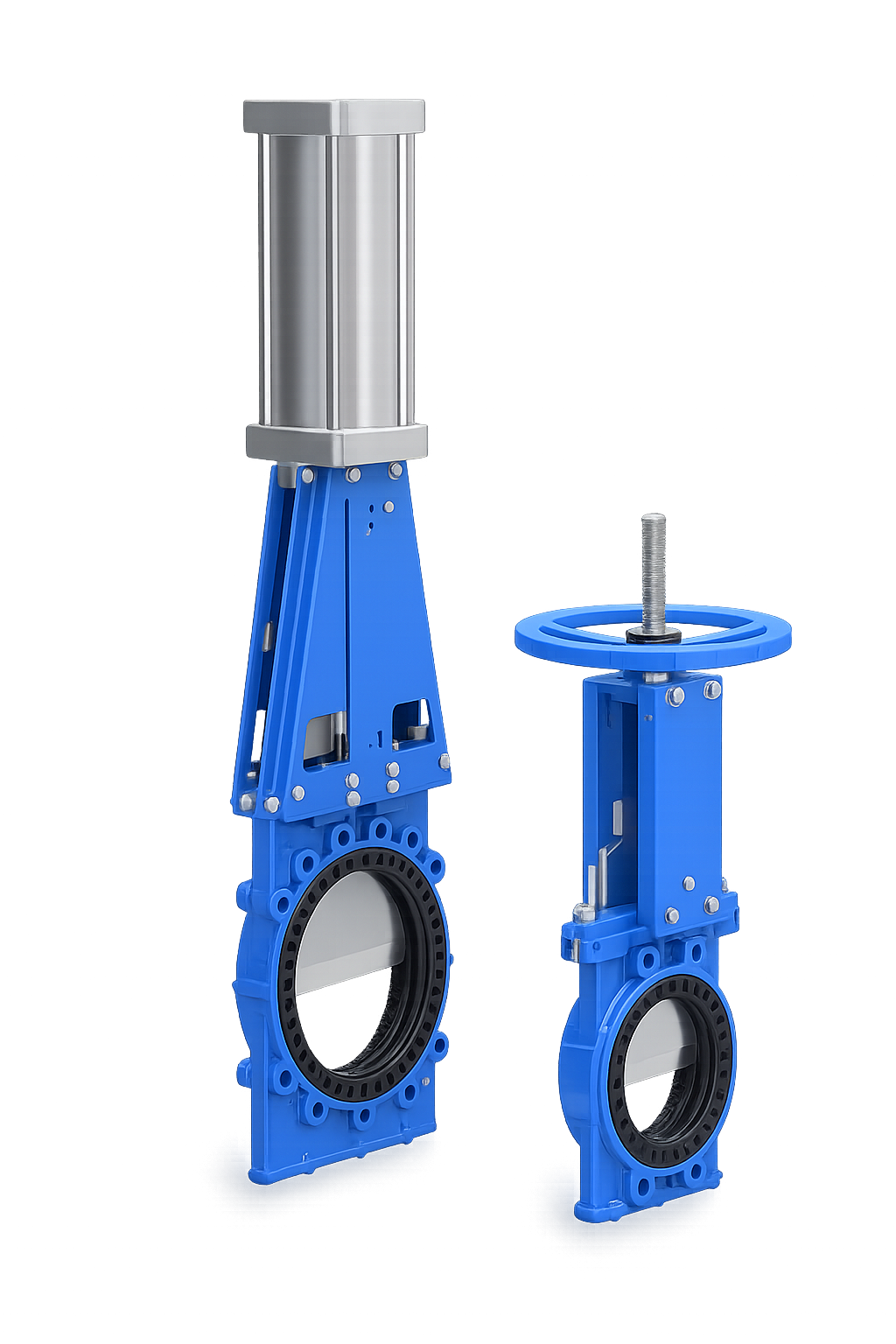

Fabricada con cuerpo de hierro dúctil, compuerta en acero inoxidable SS316L o SS304 y asiento de NBR o FKM, ofrece buena resistencia mecánica y compatibilidad con diversos tipos de fluidos. Puede operarse mediante volante manual, actuador eléctrico, neumático, hidráulico o caja reductora, adaptándose a distintos sistemas de automatización industrial.
Especificaciones Técnicas:
| Tipo de conexión |
Wafer entre bridas |
| Material del cuerpo |
Hierro dúctil |
| Material de la compuerta |
Acero inoxidable SS316L / SS304 |
| Material del asiento |
NBR / FKM |
| Tipo de sellado |
Bidireccional autocompensado |
| Presión de trabajo |
Hasta 16 bar (según diámetro) |
| Normas de diseño |
MSS SP-81 |

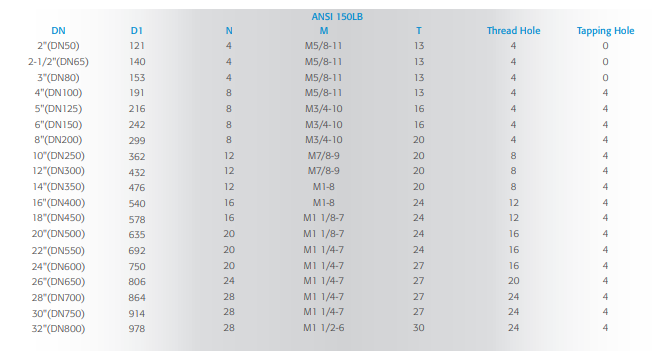

| Normas de brida |
DIN PN10/PN16, ANSI 150LB, JIS |
| Norma cara a cara |
MSS SP-81 |
| Tipos de accionamiento |
Volante, eléctrico, neumático, hidráulico o caja reductora |
