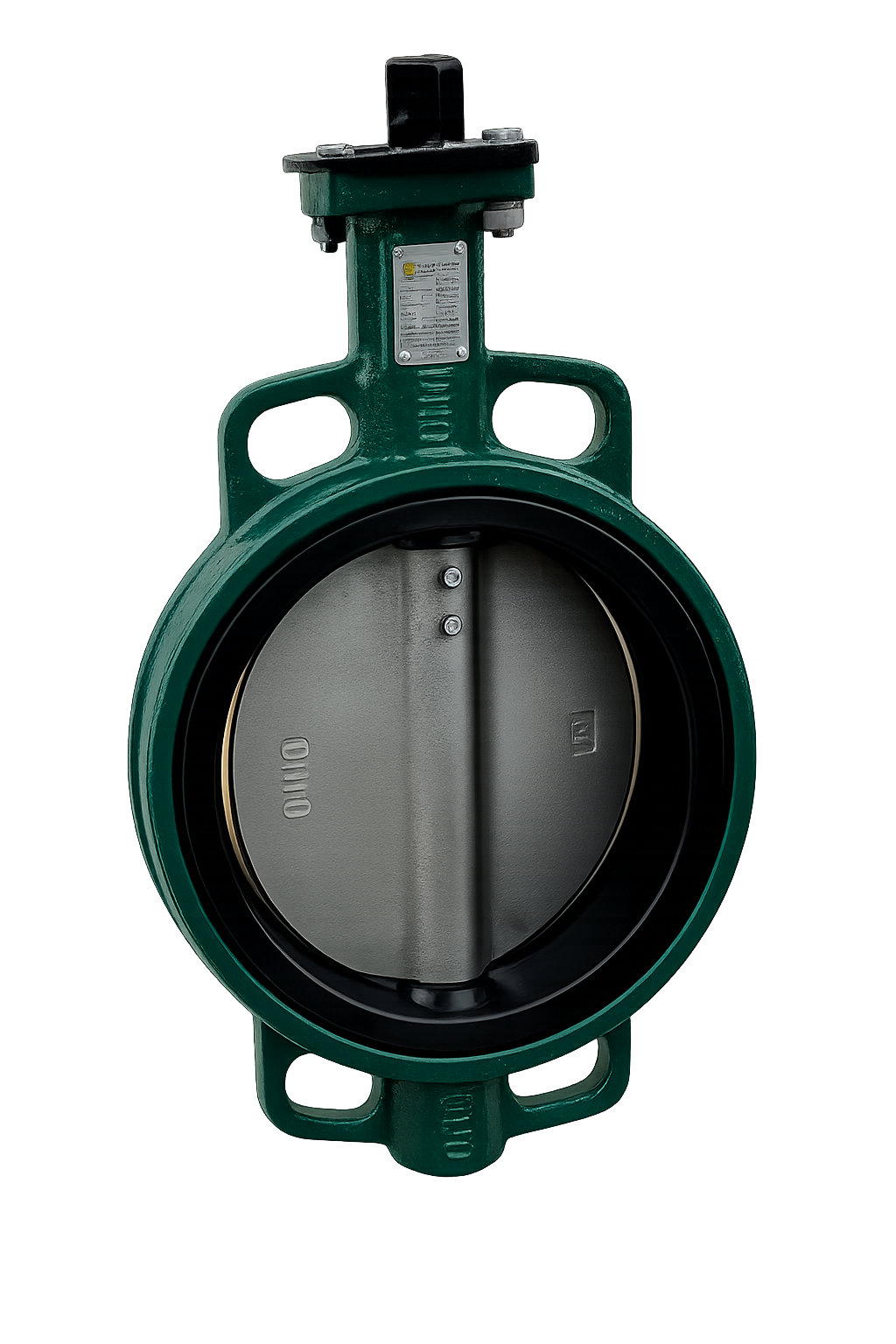

La válvula de mariposa manual tipo wafer modelo 2109 está diseñada para el control y regulación del flujo en sistemas de tuberías industriales. Su diseño tipo wafer permite una instalación compacta entre bridas, ofreciendo una solución eficiente para aplicaciones donde se requiere cierre rápido, bajo peso y facilidad de operación.
El cuerpo está fabricado en hierro dúctil, con disco y eje en acero inoxidable, lo que proporciona buena resistencia mecánica y durabilidad en condiciones de operación exigentes. Incorpora asiento elastomérico disponible en EPDM, NBR o Viton, permitiendo su uso con distintos tipos de fluidos según los requerimientos del sistema.
Gracias a su operación manual mediante palanca o caja reductora, esta válvula es adecuada para aplicaciones en sistemas de agua, procesos industriales, tratamiento de aguas y conducción de fluidos compatibles, ofreciendo cierre confiable, baja pérdida de carga y mantenimiento sencillo.
Especificaciones Técnicas:
| Material del cuerpo |
Hierro dúctil ASTM A536 |
| Material del disco |
Acero inoxidable A351 CF8 / CF8M |
| Material del eje |
Acero inoxidable A276 410 |
| Material del asiento |
EPDM / NBR / Viton |
| Tipo de accionamiento |
Palanca manual o caja reductora |
| Presión máxima de trabajo |
16 bar |
| Conexión |
Entre bridas (Wafer) |
| Normas de brida |
ANSI / EN / JIS |
| Aplicaciones |
Agua, procesos industriales y fluidos compatibles |
📄 Descargar ficha técnica (PDF)
