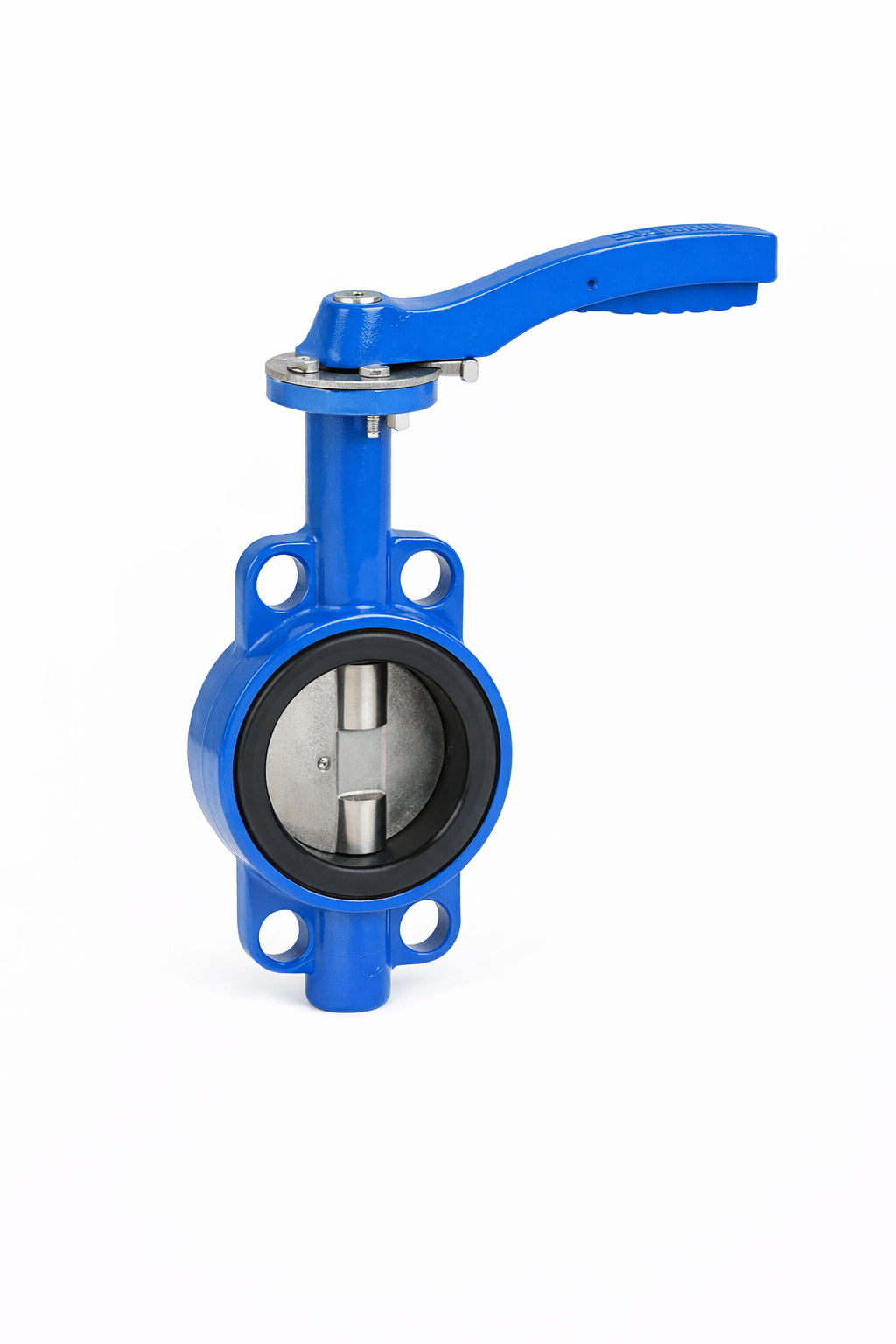

La válvula mariposa tipo WAFER está diseñada para el control y regulación de flujo en sistemas industriales, permitiendo su instalación entre bridas bajo normativa ANSI 150 y DIN PN 10/16. Su diseño compacto facilita el montaje y la integración en diferentes tipos de sistemas de conducción.
Fabricada con cuerpo de hierro fundido GG-20, disco en acero inoxidable 316 y asiento de EPDM, esta válvula ofrece un buen equilibrio entre resistencia, durabilidad y eficiencia operativa. Su compatibilidad con montaje de actuadores bajo norma ISO 5211 permite su automatización según los requerimientos del sistema.
Destaca por su diseño compacto tipo wafer, facilidad de instalación, bajo mantenimiento y compatibilidad con automatización, siendo una opción eficiente para diversas aplicaciones.

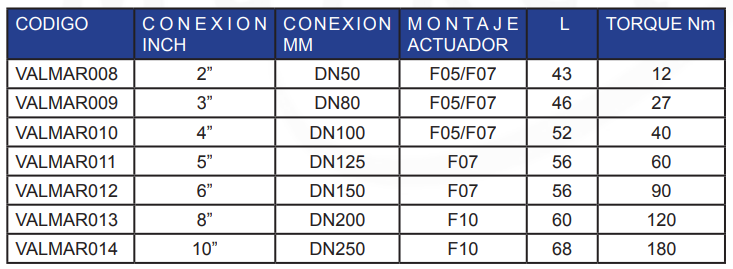

Especificaciones Técnicas;
| Material del cuerpo |
Hierro fundido GG-20 |
| Disco |
Acero inoxidable 316 (CF8M) |
| Montaje |
Entre bridas ANSI 150 / DIN PN10-16 |
| Norma de conexión |
UNE EN 558-1 Serie 20 (DIN 3202 K1) |
| Montaje actuador |
ISO 5211 – DIN 3337 |
| Recubrimiento |
Pintura epóxica |
| Presión de trabajo |
16 bar (2” a 12”) / 10 bar (14” a 24”) |
| Temperatura de trabajo |
-20 °C a +120 °C |
📄 Descargar ficha técnica (PDF)
